- デュアルコアケーブルにより電波障害を徹底カット。
- 内蔵の温度検出部は外部からモニター可能。センサー上をお知らせし、誤差を防止。
- 起歪体を含めオールステンレス製。高温高圧OKのIP69Kを実現。
- 和算箱不要のため故障要因が大幅に減少。
- 落雷に強く、実装試験では40,000Aをクリア。
- ネット接続、自己診断機能で壊れる前に対応可能。
特長
１．壊れにくい
従来必要だった和算箱がなくなりました。

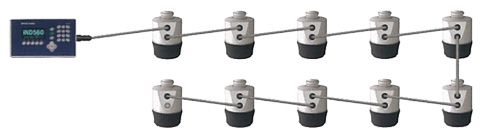

ロードセル は直列につなぎます。
腐食や浸水による故障の心配がありません。
ハウジング、本体はステンレス製。
保護等級、水没OKのIP68K
高温高圧OKのIP69K
許容過負荷200％ 限界過負荷300％で過荷重にも強い！！
更なる対策として雷の発生検知し、ブレーカーを開放する雷検出システムも提案可能。
２．ダウンタイムの短縮

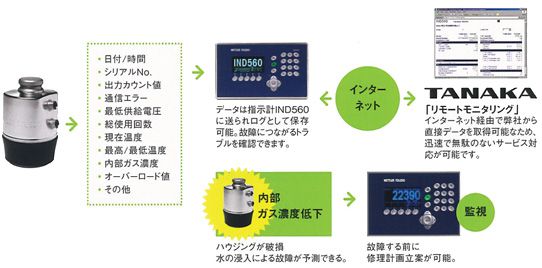

自己診断機能搭載 ※特許番号 第5172136号
３．高精度の追求
デュアルコアケーブルの採用による高いシールド性の実現。
10V/m EMCイミュニティ試験に合格。
ハウジング内の温度センサーにより温度変化による誤差を修正。
温度センサもモニタ可能なためセンサー異常による計量誤差を防止。
仕様

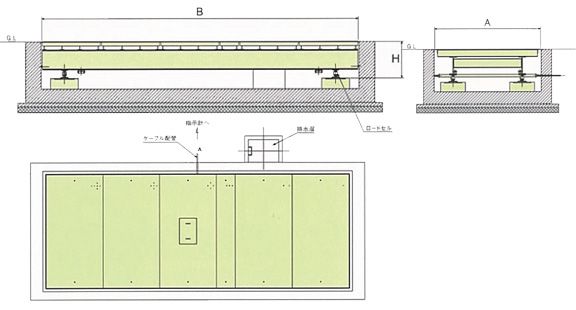

●PDX-4LA・6LA 埋込式仕様
| 型式 | ひょう量 | 目量 | 積載面 | A×B×H | ||
|---|---|---|---|---|---|---|
| PDX-4LA-15 | 15t | 5kg・10kg | 2.4×5.5m | 2,400×5,500×717mm | ||
| PDX-4LA-20 | 20t | 5kg・10kg | 2.7×6.5m | 2,700×6,500×792mm | ||
| PDX-4LA-25 | 25t | 5kg・10kg | 2.7×6.5m | 2,700×6,500×792mm | ||
| 5kg・10kg | 3×7.5m | 3,000×7,500×917mm | ||||
| PDX-4LA-30 | 30t | 5kg・10kg | 3×7.5m | 3,000×7,500×917mm | ||
| 5kg・10kg | 3×8m | 3,000×8,000×917mm | ||||
| 5kg・10kg | 3×10.5m | 3,000×10,500×967mm | ||||
| PDX-4LA-40 | 40t | 10kg・20kg | 3×8m | 3,000×8,000×967mm | ||
| 10kg・20kg | 3×10.5m | 3,000×10,500×1,067mm | ||||
| 10kg・20kg | 3×12m | 3,000×12,000×1,055mm | ||||
| PDX-4LA-50 | 50t | 10kg・20kg | 3×8m | 3,000×8,000×1,070mm | ||
| 10kg・20kg | 3×10.5m | 3,000×10,500×1,070mm | ||||
| 10kg・20kg | 3×12m | 3,000×12,000×1,058mm | ||||
| PDX-6LA-50 | 10kg・20kg | 3×15m | 3,000×15,000×1,086mm | |||
| PDX-4LA-60 | 60t | 10kg・20kg | 3×8m | 3,000×8,000×1,070mm | ||
| 10kg・20kg | 3×10.5m | 3,000×10,500×1,058mm | ||||
| 10kg・20kg | 3×12m | 3,000×12,000×1,058mm | ||||
| PDX-6LA-60 | 10kg・20kg | 3×15m | 3,000×15,000×1,086mm | |||

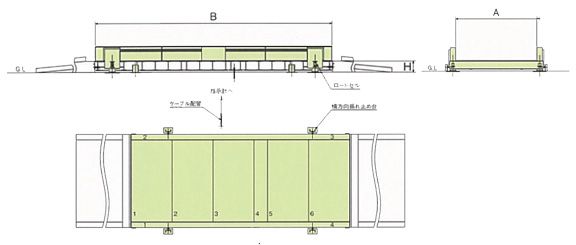

●PDX-4LB・6LB 地上式仕様
| 型式 | ひょう量 | 目量 | 積載面 | A×B×H | ||
|---|---|---|---|---|---|---|
| PDX-4LB-15 | 15t | 5kg・10kg | 2.4×5.5m | 2,400×5,500×335mm | ||
| PDX-4LB-20 | 20t | 5kg・10kg | 2.7×6.5m | 2,700×6,500×420mm | ||
| PDX-4LB-25 | 25t | 5kg・10kg | 2.7×6.5m | 2,700×6,500×420mm | ||
| 5kg・10kg | 3×7.5m | 3,000×7,500×420mm | ||||
| PDX-4LB-30 | 30t | 5kg・10kg | 3×7.5m | 3,000×7,500×420mm | ||
| 5kg・10kg | 3×8m | 3,000×8,000×420mm | ||||
| 5kg・10kg | 3×10.5m | 3,000×10,500×420mm | ||||
| PDX-4LB-40 | 40t | 10kg・20kg | 3×8m | 3,000×8,000×420mm | ||
| 10kg・20kg | 3×10.5ｍ | 3,000×10,500×420mm | ||||
| 10kg・20kg | 3×12m | 3,000×12,000×420mm | ||||
| PDX-4LB-50 | 50t | 10kg・20kg | 3×8m | 3,000×8,000×420mm | ||
| 10kg・20kg | 3×10.5m | 3,000×10,500×420mm | ||||
| 10kg・20kg | 3×12m | 3,000×12,000×420mm | ||||
| PDX-6LB-50 | 10kg・20kg | 3×15m | 3,000×15,000×420mm | |||
| PDX-4LB-60 | 60t | 10kg・20kg | 3×8m | 3,000×8,000×420mm | ||
| 10kg・20kg | 3×10.5m | 3,000×10,500×420mm | ||||
| 10kg・20kg | 3×12m | 3,000×12,000×420mm | ||||
| PDX-6LB-60 | 10kg・20kg | 3×15m | 3,000×15,000×420mm | |||
●PDX-6LV・8LV 新型超薄型式仕様
| 型式 | ひょう量 | 目量 | 積載面 | 幅×長さ | 高さ | |
|---|---|---|---|---|---|---|
| PDX-6LV-30 | 30t | 10kg | 3×8m | 3,000×8,000mm | 埋込式 400mm 地上式 300mm | |
| PDX-6LV-30 | 30t | 10kg | 3×10.5m | 3,000×10,500mm | ||
| PDX-6LV-40 | 40t | 10kg・20kg | 3×8m | 3,000×8,000mm | ||
| PDX-6LV-40 | 40t | 10kg・20kg | 3×10.5m | 3,000×10,500mm | ||
| PDX-8LV-50 | 50t | 10kg・20kg | 3×15m | 3,000×15,000mm | 埋込式 465mm 地上式 385mm | |
| PDX-8LV-60 | 60t | 10kg・20kg | 3×15m | 3,000×15,000mm | ||

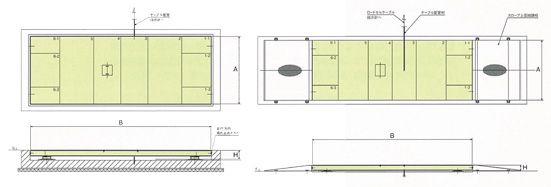

●PDX-4L-FTS・6L-FTS 超薄型仕様
| 型式 | ひょう量 | 目量 | 積載寸法 | A×B×H | ||
|---|---|---|---|---|---|---|
| PDX-4L-FTS-15 | 15t | 5kg・10kg | 2.4×5.5m | 2,400×5,500×335mm | ||
| PDX-4L-FTS-20 | 20t | 5kg・10kg | 2.7×6.5m | 2,700×6,500×335mm | ||
| 25t | 5kg・10kg | 2.7×6.5m | 2,700×6,500×335mm | |||
| PDX-4L-FTS-30 | 30t | 5kg・10kg | 3×8m | 3,000×8,000×335mm | ||
| PDX-6L-FTS-30 | 5kg・10kg | 3×10.5m | 3,000×10,500×335mm | |||
| 5kg・10kg | 3×13m | 3,000×13,000×335mm | ||||
| PDX-4L-FTS-40 | 40t | 10kg・20kg | 3×8m | 3,000×8,000×335mm | ||
| PDX-6L-FTS-40 | 10kg・20kg | 3×10.5m | 3,000×10,500×335mm | |||
| 10kg・20kg | 3×13m | 3,000×13,000×335mm | ||||
| PDX-4L-FTS-50 | 50t | 10kg・20kg | 3×8m | 3,000×8,000×335mm | ||
| PDX-6L-FTS-50 | 10kg・20kg | 3×10.5m | 3,000×10,500×335mm | |||
| 10kg・20kg | 3×13m | 3,000×13,000×335mm | ||||
| 10kg・20kg | 3×15m | 3,000×15,000×520mm | ||||
